Приветствую, Уважаемые Клубни!
Хочу поделится с Вами своими наработками по самостоятельной замене комплекта сцепления с задним сальником коленвала и сальниками приводов.
Замена происходила на пробеге 121835км, с 10000 км машина в моих в руках.
Для тех кто не знает, как проявляется не правильная работа сцепления:
1.Педаль работает в полу, сложно включить передачу.
2.Машина с трудом трогается с места.
3.При включении передачи ничего не происходит.
Симптоматика может проявляется по разному, я привел основные с которыми сталкивался в жизни.

Итак по совету много уважаемого krenkel, был выбран и куплен вот такой комплект сцепления - Luk 621 3050 09, с диаметром диска 205 мм, и выжимной подшипник Fte ZA3103B2. Комплект сцепления нашел в интернете по цене более дешевой, чем не exist.ru. Выжимной Fte и сальники GM, заказывал на экзисте.

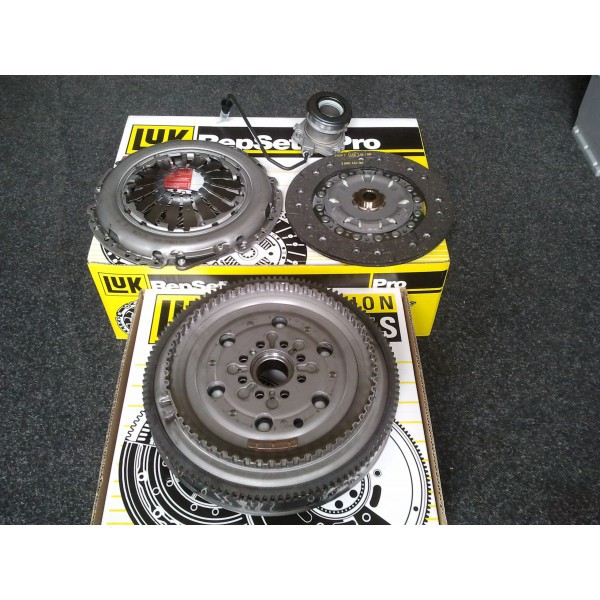

Вот мой комплект
Работу выполнял один, не спеша, с перекурами. В принципе если руки из плечей, то сами сможете, но кое какие навыки конечно нужны.

Ну, начнем: !!! ВАЖНО !!! СТАРТЕР ТРОГАТЬ НЕ НУЖНО, ОН НЕ МЕШАЕТ. ПОДРАМНИК ТАКЖЕ ОСТАЕТСЯ НА СВОЕМ МЕСТЕ, МЫ ЕГО НЕ ТРОГАЕМ!!!
1 - Установите машину на смотровую яму, или поднимите на подъемнике. Если это яма то под задние колеса установите противооткатные упоры, ослабьте передние колеса, под домкрате и снимите ОБА передних колеса.
2 - Отсоедините клеммы аккумулятора, а также демонтируете АКБ.
3 - На "+" и "-" клеммах отсоедините дополнительный провод. !!! ВНИМАНИЕ !!! Болт из них не вытаскивается.
4 - Использую головку на 13 открутите короб АКБ, и сдвиньте его в сторону двигателя, этого вам будет достаточно.

5 - Отсоедините разъем датчика заднего хода.

6 - Отсоедините тросы ручки КПП.
С вертолета я отсоединил при помощи обычных "утконосов", использовал их как рычаг.
Большое черное и белое кольцо в месте их крепления оттянуть по оси троса в сторону моторного щита, и вращая кольца вправо-влево на угол 20-25 гр, тянуть вверх.
И сдвиньте тросы в сторону, но не перегибайте их.

7 - Зафиксируйте педаль тормоза в выжатом состояние, я использовал щетку для снега. Выжил педаль ногой и придвинул водительской сидение.
8 - Возьмите головку, если не ошибаюсь на 32, вороток по мощнее, на него наденьте трубу и открутите ступичные гайки приводов, с каждой стороны, но пока гайку полностью не откручивайте.

9.Возьмите молоток и легкими ударами выбейте гранату из шлицов передней ступицы.

ШРУС у вас пока не выйдет, т.к. стойка держится на шаровой опоре и рулевом наконечнике.

10. Открутите и демонтируйте болт шаровой опоры и гайку рулевого наконечника. Совет: гайка рулевого наконечника самоконтрящаяся, поэтому, чтобы облегчить ее откручивание, необходимо очистить резьбу от грязи и нанести смазку. Если при откручивание гайки начнет проворачиваться шарик, то возьмите монтажку и создайте натяг на рулевой наконечник.

Проделайте данную операцию с двух сторон.

11 - Необходимо демонтировать ШРУСы, для этого возьмитесь за вал привода, и резким движение извлеките из КПП.
На концах ШРУСов установлены разрезанные стопорные кольца, поэтому движение должно быть резким, будьте осторожны, подстрахуйтесь чтобы не упасть назад, т.к. выходят они крайне неожиданно!!! Если планируете оставлять старый сальники приводов, то постарайтесь не повредить их, а именно не ударить и не зацепить рабочую поверхность сальника, приводом.
Демонтируйте оба привода.

12 - Установите дополнительную опору для двигателя (домкрат или телескопическая стойка).

13 - Открутите болты крепления колокола и двигателя, если не ошибаюсь, четыре снизу со сторону моторного щита, два сверху над кулисой, и три спереди.

14 - Установите дополнительную опору для КПП (домкрат или телескопическая стойка).

15 - Открутите и демонтируйте заднюю опору КПП с кронштейном.

16 - Открутите и демонтируйте переднюю опору КПП.

17 - Далее открутите и демонтируйте верхнюю опору КПП с кронштейном.

18 - Осмотрите опоры, моим медленно приходит конец (авто 08 г, пробег 121000)

19 - Осторожно уберите дополнительную опору КПП(домкрат или телескопическая стойка)
Поддерживая коробку за заднюю часть и колокол (двумя руками), раскачивая вверх вниз, отведите КПП в сторону левого лонжерона.
Места для замены сцепления с лихвой.

20 - Зафиксировав от прокручивания Маховик, я использовал кусок толстой стальной проволоки,
головкой на десять открутите корзину сцепления и извлеките диск.

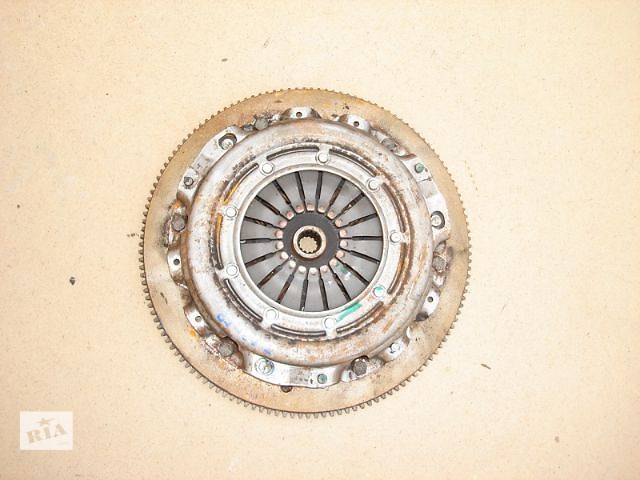

Вот моё мертвейшее сцепление.

Фрикционные накладки потрескались, от перегрева, лепестки корзины изогнуты, в общем все видно.

21 - Ставим метку на блоке и маховике. Потом той же проволокой блокируем от прокручивания маховик и откручиваем его.
Смотрим, судя по всему мой не в очень хорошем состоянии, (я впервые видел маховик с насечками на рабочей поверхности, всегда попадались гладкие, как на корзине), но посему хотелось бы услышать мнения ГУРУ, о состоянии маховика? Сейчас проехал уже 10 000 км., все ок, полет нормальный!

22 - Дальше началась веселая история, на 2 часа: Очень долго я не мог демонтировать старый задний сальник коленвала, подцепить его крайне сложно, т.к. от стоит за подлицо с блоком, в крутить в него саморез я не с мог, т.к. все время что-то мешало шуруповерту (первичный вал, колокол КПП), пришлось жестко ковырять отверткой, в результате чего была поцарапана рабочая поверхность коленвала, и его полировка заняла еше два часа. В общем тут нужна какая-то специальная приблуда, для его демонтажа, либо более прямые руки, не жели чем у меня.
Черное пластиковое кольцо, это датчик положения коленвала, новый сальник идет вмести с ним в сборе.

на этой фото видно задиры коленвала

23 - Устанавливаем новый сальник коленвала, я использовал старый сальник, деревяшку и молоток, т.к. подходящего размера оправки не нашел.

24 - Теперь ставим на место маховик и переходим к корзине и диску сцепления, тут опять столкнулся с трудностями, а именно не одна из оправок для центровки диска сцепления имеющихся у меня, у моих знакомых и ближайших магазинах, ВНИМАНИЕ НЕ ПОДОШЛИ!!! Далее приведу примеры кого, что оказалось абсолютно бесполезным

Что такое центровка:

Пришлось придумать самому
Нашел вот такой ключ - диаметром 10 мм

обрезал его болгаркой, на необходимую и максимально его возможную длинну - 82мм, обработал края напильный, вот что получилось

Далее внутренний диаметр коленвала 12 мм, а трубка 10, добавим два миллиметра, используя подручные средства - изоляцию, немного оговорюсь, 12 мм не смог вставить, поэтому чуть отмотал изоленты до 11 мм, и все получилось

С диаметром который должен центровать диск почти все совпало, смотрим:

25 - Берем диск (Длинной стороной шлицов, в сторону коленвала), вставляем оправку в коленвал и одеваем диск

26 - Берем корзину и наживляем болты, далее преодолевая земное притяжение, слегка приподнимаем нашу оправку вверх, компенсируя тем самым недостаток в 1 мм, толщины нашей оправки. Забегая вперед скажу, что коробку поставил с первого раз без проблем.

27 - Переходим к выжимному, точнее сначала я взял очиститель двигателя и постарался максимально отмыть от фрикционного пыли колокол коробки.
С Выжимным ничего сложного нет, откручиваем три болта крепления, откручиваем штуцер, демонтируем выжимной, можно не опасаться тормозная жидкость не потечет.
На новом выжимном, я обработал рабочие поверхности высокотемпературной смазкой, берем новую прокладку, которая идет вместе с выжимным и прикручиваем его на место.

28 - Проверяем все ли затянуто!!!
29 - Проверяем чтобы КПП, у нас находилась в нейтральной передачи, для этого достаточно покрутить за первичный вал, если включилась передача, то пощелкайте кулисой на самой КПП и поймайте нейтраль.
30 - Рекомендую, для более легкой установки, смазать первичный вал, я использовал высокотемпературную смазку, но если её нет, то подойдет и графитка.
31 - На этом этапе желательно иметь помощника, т.к. засунуть коробку одному можно, но тяжеловато. Засовываем примерно так же как и снимали, только теперь ориентируемся на направляющие.

Потряхивая и подпихивая коробку, вставляем её на направляющие. Сложность заключается в том, что первичный вал должен вставиться в диск сцепления, как при центровке, только теперь вы это делаете с тяжелой коробкой и на ощуп. Наверное это самый сложный этап, при замене сцепления, мало опытные люди, могут подзавистнуть здесь, но у Вас все получится, там нет ничего сложного просто надо совместить шлицы в слепую, другие делают и вы сможете!!!

32 - После того как коробка примерно встала на свое место, необходимо наживить болты крепления (!!! желательно их подготовить сразу!!!), лучше это делать рядом с направляющими, тогда точно коробка не соскочит.
!!! ВАЖНО !!! Не удивляйтесь, сразу до блока коробка не зайдет, произойдет это только после затяжки всех болтов.

33 - Затяните все болты крепления, установите дополнительную опору под коробку (домкрат или телескопическая стойка), постарайтесь выровнять двигатель и коробку, установите переднюю, заднюю и верхнюю опору КПП.

34 - Подключите датчик заднего хода, установите тросы кпп.

35 - Прокачка: Я делал следующим образом, т.к. в "Букваре", написано, что прокачка проводится на стенде, которого у меня нет, сделали так (нужен второй человек). Откройте прокачной штуцер, дайте команду помощнику, резким ударом нажать на педаль сцепления в пол, и удерживать её пока вы не закроете штуцер. Проделайте эту процедуру, пока не появится давление в системе (у меня появилось с 3 удара), потом прокачайте, как тормоза (оденьте прозрачную трубку, например от омывателя жигулей и опустите её в любую тару, лучше бутылку с узким горлом, меньше вероятности разлить), пока не выйдет воздух. У меня получилось на пятом прокачивании воздух перестал выходить, текла чистая тормозуха. ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ И ПРИ НЕОБХОДИМОСТИ ДОЛЕЙТЕ, ДО НЕОБХОДИМОГО УРОВНЯ ТОРМОЗНУЮ ЖИДКОСТЬ В БАЧОК, УСТАНОВЛЕННЫЙ НА ГЛАВНОМ ТОРМОЗНОМ ЦИЛИНДРЕ. (Контур сцепления и тормозов используют одну и ту же жидкость)

36 - Если замена сальников приводов не планируется, то это пункт вы пропускаете.
Левый сальник выходит без проблем, при помощи длинной монтажки, цепляетесь за кромку сальника и действуя монтажкой как рычагом вытаскиваете сальник здесь проблем нет.

А вот с правой сторону т.к. сальник стоит в углубление, начинается танцы с бубном.
В общем я взял отвертку ручные тиски и выдернул его.

37 - Берем новый сальник смазываем маслом, берем оправку я использовал набор для запрессовки сайлент-блоков от БМВ, диаметр не мерил., и легкими ударами забиваем сальник на посадочное место.


38 - Смазываем рабочие поверхности маслом и осторожно стараясь не задеть рабочие кромки новых сальников, аккуратно вставляем привода. Потом резким движением (держа вал привода, двумя руками) преодолеваем усилие стопорного кольца, защелкиваем привод в дифференциале. Заводим внешнюю гранату в ступицу. Наживляем ступичную гайку.

39 - Прикручиваем шаровую, затем прикручиваем наконечник, блокируем тормоза и затягивем ступичную гайку, тянуть нужно сильно, но не ногами и собственным весом.

40 - Ставим колеса выезжаем из гаража и наслаждаемся сами собой и прекрасно работающим новым LUKовским сцеплением.

Всем успехов, при выполении работ.
Спасибо, я закончил.


Источник: http://www.vectra-club.ru/forum/viewtopic.php?t=185238
